이더넷 스위칭 허브는 유선으로 연결된 기기들의 데이터를 상호 중계하는 기능적 역할을 합니다. IT 기기 기준으로는 허브가 데이터 손실 등을 최소화하는 작동 안정성 위주로 설계되지만, 하이엔드 오디오에서 스트리밍 용도로 사용하므로 추가적 잡음에 대한 대책이 중요합니다. Clara는 각종 기기들이 연결되면서 발생하는 잡음을 걸러내고 또 자체에서 발생하는 잡음을 최소화하도록 엄격하게 설계하였습니다. 이를 위해 시판 중인 허브 보드를 기반으로 수정하며 제작한 것이 아니라 전원부 부터 허브 로직까지 자체 기술로 완전히 다시 설계하였습니다. 추가로 배터리 전원부를 가지며 디지털 신호의 지터 최소화를 위해 초고정밀/초저잡음 고정밀 OCXO 클락을 내장하고 있습니다. 이는 Clara를 IT 기준이 아닌 하이엔드 오디오 기기 기준으로 완전히 다시 설계했음을 의미합니다.
이더넷 스위칭 허브 CLARA 사용자 설명서.pdf

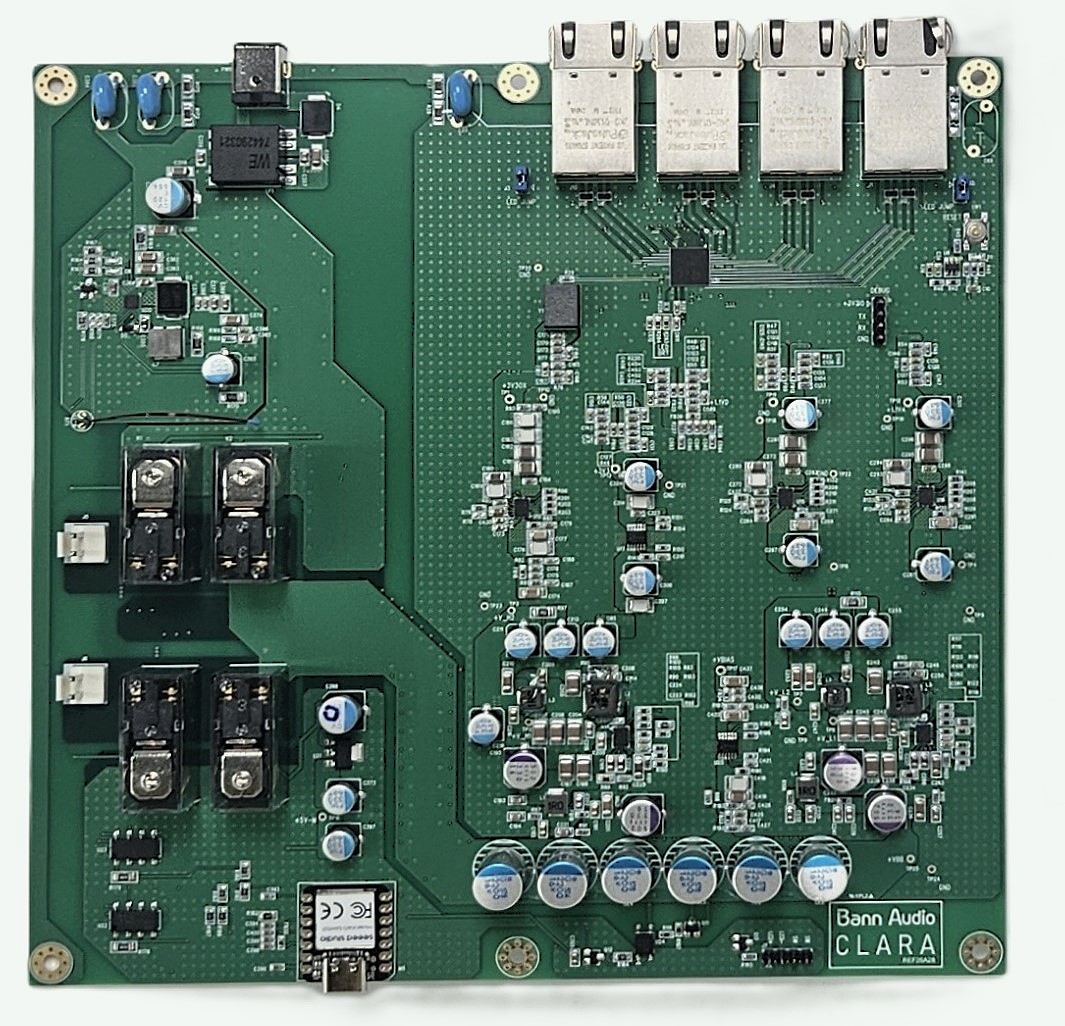

CLARA는 자체 기술로 전원부 부터 로직 회로의 전체를 자체 제작한 제품입니다. 따라서 현재 시판되는 보드를 개조한 제품과는 차별됩니다.
모든 요소에서 잡음을 최소화하기 위한 설계 개념이 들어가 있습니다.
업계 최고 수준의 잡음 제거 Transformer를 탑재한 RJ-45 잭을 채택하고 있습니다.
HUB IC에 공급되는 전압 6종을 레귤레이터로 완전 분리하여 잡음 제거에 최선을 다했습니다.
별도의 외부 클락 또는 업그레이드가 필요 없도록 초고성능 제품의 클락을 기본 탑재하였습니다. 이로서 지터와 잡음이 최소화 됩니다. 수치적으로 정밀도는 10ppb(0.01ppm)에 달하며 잡음 수준은 다음과 같습니다. -117 @10Hz -139 @100Hz -156 @1kHz -162 @10kHz -163 @100kHz * 단위 dB/Hz

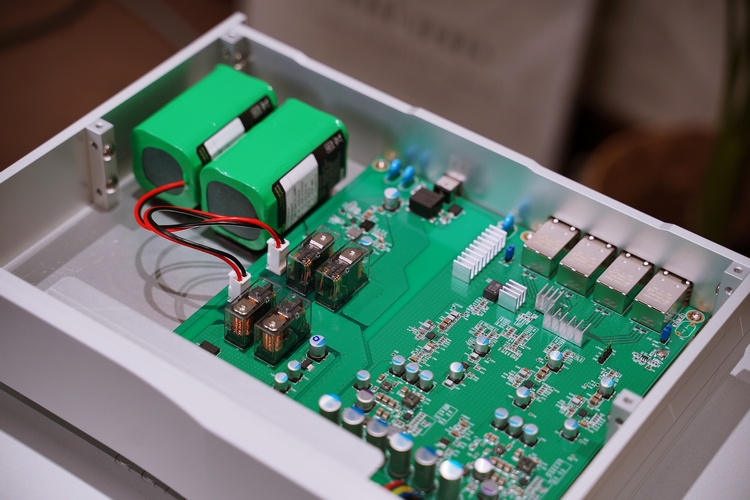

CLARA는 내부 잡음을 최소화하고 연결되는 각 장치에 최상의 신호 품질을 제공하기 위해 배터리로 동작합니다. CLARA는 높은 수준의 전원 관리를 위해 HUB IC 동작에 필요한 6개의 전원을 모두 리니어 레귤레이터를 사용하여 분리하였습니다. 다수의 리니어 레귤레이터를 사용한 이유는 전원이 필요한 곳을 세분화하여 각 구역의 잡음이 다른 곳으로 넘어가는 것을 격리하기 위함입니다.
CLARA는 리튬 이온 배터리 팩 2개를 충전과 방전을 교대하여 사용하게 함으로서 중단 없은 사용이 가능합니다. 고용량의 배터리를 채택하였고 고효율 충방전 관리를 적용하여 배터리 교체 주기가 깁니다.
고음질을 추구하는 오디오 제품이라면 당연한 것이지만, CLARA는 최상급 부품들을 사용하고 있습니다. 이점을 새삼스럽게 강조하는 것은 일반 IT 제품들은 일반적으로 가성비 부품들을 사용하고 있기 때문입니다. 최상급 부품들은 수요가 적기에 가격이 무척이나 비쌉니다. 운디네2에서는 최고급 부품들을 아낌없이 사용했습니다. DAC과의 연결을 담당하는 USB 단자들은 업계 최고급 제품입니다. 이는 실피드에 사용되어 가치가 확인된 부품입니다. DC 잭도 최고급 품을 사용합니다.
특히 컨덴서는 실피드와 Firebird mk3 개량 작업에서 얻은 노우하우를 기반으로 처음부터 최상급 오디오 등급 컨덴서 부품을 채택하고 있습니다. 서로 다른 종류의 컨덴서를 조합하고, 엄청나게 많은 수량의 최고급 컨덴서를 아낌없이 사용하여 국소 잡음을 최소로 억제합니다. 전해, 필름, 탄탈, 솔리드 컨덴서를 조합하여 각 컨덴서 재질에 기인한 착색을 최소화하고 있습니다. 이는 Firebird mk3 최종 진화 버전에서도 입증된 기술이 적용되었습니다.
CLARA를 사용해보시면 그동안 이더넷 네트워크 연결에서 인가되는 잡음이 어떤 부정적 영향을 끼쳤는지를 체감할 수 있습니다. 민감한 오디오 시스템에서는 잡음에 묻혀져 있던 현 오디오 시스템의 성능이 투명하게 느껴지게 되고 장점과 단점이 선명하게 부각되게 됩니다. 이로서 오디오 시스템의 세부 튜닝을 다시 해야할 필요성도 생깁니다. 그렇기에 CLARA가 끝이 아니라 새로운 시작일 수 있습니다.
CLARA 맑고 깨끗하다는 CLEAR에서 파생된 단어입니다. 각종 네트워크 기기에서 발생한 잡음이 그대로 스트리머에 로 전달되는 것을 최소화하기 위한 기기의 이름으로 가장 어울린다고 생각합니다.
CLARA가 잡음 제거 기능을 가지고 있음에도 다른 네트워크 기기의 품질에 영향을 받습니다. 심지어 연결하는 케이블에도 영향을 받습니다. CLARA가 외부에서 인가된 잡음을 줄일 수 있지만 그 양에 한계가 있기 때문입니다. 현재 기술로는 일정 수준의 잡음을 줄일 수는 있어도 완벽하게 차단하는 기술은 개발되어 있지 않기 때문입니다. 그래서 스트리머외에 라우터 등의 장비 품질도 중요하고 CLARA를 다단으로 사용해서 잡음을 더 걸러내는 방식도 권장합니다. 물론 여타 회사의 오디오 급 허브와 조합하는 것도 추천합니다.
CLARA는 잡음을 최소화하기 위해서 다양한 컨덴서를 조합하여 대량으로 사용하고 있습니다. 특히 일반 전해 콘덴서 사용을 배제하고 있습니다. 각 컨덴서들은 보통 권장되는 100시간 에이징 시간 보다 더 많은 에이징 시간이 필요합니다. 처음 구매하신 분들은 CLARA RJ-45 단자에 기기를 연결하고 켜 놓은 상태에서 최소 일주일 이상의 기본 에이징 시간을 적용하시기 바랍니다. 이후의 에이징에서는 특성이 천천히 안정화됩니다.
KC: R-R-BAo-CLARA
